Анализ потерь

Программный модуль «Интегратор потерь» предназначен для создания отчетов по потерям электроэнергетической сети. Потери рассчитываются либо в модуле «Оценка» , либо в модуле «Установившийся режим».
Отчеты по потерям представлены в табличном виде, где для каждого вида потерь имеется соответствующая таблица. Также есть итоговая таблица, в которой представлены суммарные значения, по всем видам потерь. Отчет можно сохранить (экспортировать) в MS Excel.

loses

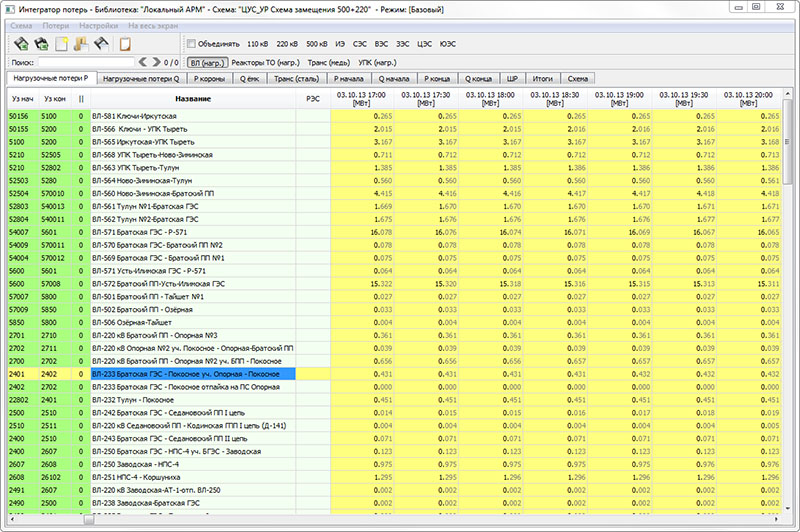

Модуль интегрирования потерь имеет сходный интерфейс  с расчетными модулями («Оценка», «Установившийся режим»). Основное различие заключается в списке таблиц. В таблицах указаны следующие типы потерь:

  • Нагрузочные потери P (ВЛ, реакторы ТО, трансформаторы (медь));
  • Нагрузочные потери Q;
  • Потери на корону;
  • Q ёмкостное;
  • Потери холостого хода в трансформаторах (сталь);
  • Потери в шунтирующих реакторах.

Для просмотра суммарных потерь, квалифицированных по классам напряжений и районам в модуле «Интегратор потерь» имеется таблица «Итоги» . В ней суммарные потери разбиты по классам напряжения, типами потерь и районам. Настройка напряжений и районов осуществляется с помощью системы фильтров. При добавлении нового фильтра по напряжениям, РЭС’ам или их изменения, необходимо заново создать отчёт, чтобы таблица «Итоги» переформировалась. Для просмотра суммарных потерь, квалифицированных по классам напряжений и районам в модуле «Интегратор потерь» имеется таблица «Итоги». В ней суммарные потери разбиты по классам напряжения, типами. потерь и районам. Настройка напряжений и районов осуществляется с помощью  системы фильтров. При добавлении нового фильтра по  напряжениям, РЭС’ам или их изменения, необходимо заново создать отчёт, чтобы таблица «Итоги» переформировалась.

В программе интегрирования потерь существует удобный и гибкий инструмент для создания отчётов по потерям нужной формы. Для этого используются excel-шаблоны отчётов. В этих шаблонах можно использовать все функции MS Excel, включая суммирование, условия, группировку и другие математические и статистические формулы.
